三维全域形变测量雷达是一种基于高分辨率雷达三维成像、微波相位干涉测量等先进技术的创新型工程检测与检测装备，其具有不受雨雪雾和烟尘火光等影响、不受光照条件限制、可以对场景进行三维测绘、形变测量精度高、体积重量轻、持续使用时间长、 防护能力强等特点，有利于在复杂工程场景中快速部署，对三维场景进行精细重构并实时监测场景微小形变，对可能发生的工程灾害、地质灾害等进行准确和快速预警，为现场施工和抢险救援人员和装备的安全提供有效保障。 |
|
|
|
 |
远距离100-300m |
 |
变形精度0.1mm |
 |
4G全网通 |
 |
真三维重构 |
 |
点面监测 |
|
|
360°全方位扫描覆盖，形变精度高达0.1ｍｍ
点云重构三维模型，无惧雨雾灰尘
形变数据真三维显示，重新定义雷达形变监测
低功耗设计，支持休眠定时采集，防护等级IP67，预留API接口 |
|

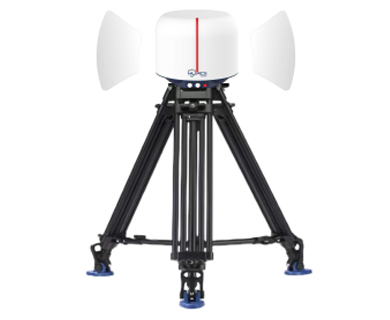

| HC-D30三维全域形变测量雷达 |
| 单次扫描角度覆盖范围 |
360°×90°（方位×俯仰） |
距离量程 |
50m / 100m （可选配置） |
| 距离分辨率 |
7.5cm / 15cm / 30cm |
距离测量精度 |
≤5cm（RMS，100m 距离内） |
| 角度分辨率 |
≤2.5°×2.5° |
角度测量精度 |
≤1°（RMS） |
| 形变测量精度 |
≤0.1mm（100m 距离内，RMS） |
单次扫描时间 |
≤30s/帧（仅方位向 360°转动） |
| 具备倾角传感器（选配），可输出设备倾角，俯仰/横滚测角精度优于 0.01° |
| 具备 RTK GNSS 定位（选配），水平定位精度优于 3mm |
| 具备探测场景三维测绘与重构能力 |

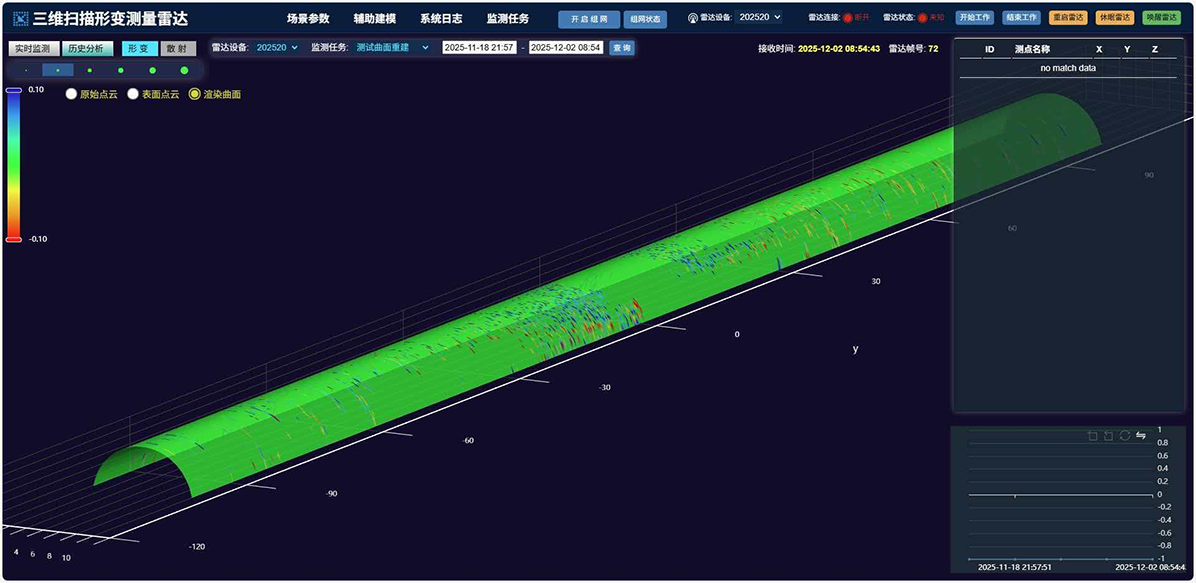

| 可输出三维场景模型、表面散射图像、表面形变图像等 |
| 具备大气扰动补偿能力，24 小时校准误差≤1mm（RMS，100m 内） |
| 通信接口 RJ45 / WiFi / 4G（WiFi/4G 选配） |
|
|
|
|
|
|
|
|
|
|
|
