| 产品图 |
|
产品图 |
|
|
|

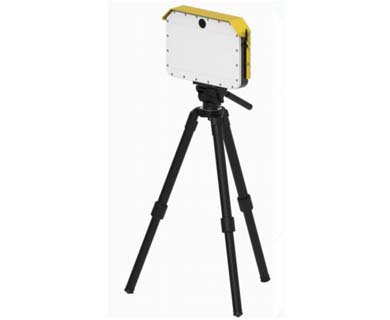

HC-GSLD1K地质崩塌滚石预警雷达（又称落石雷达、滚石雷达、崩塌雷达、动目标检测雷达）基于多普勒频偏技术，可对露天矿山疑似隐患区或已失稳区的滚石、崩塌进行扫描探测与实时预警，实现失稳异动目标的自动化预警与轨迹跟踪记录。

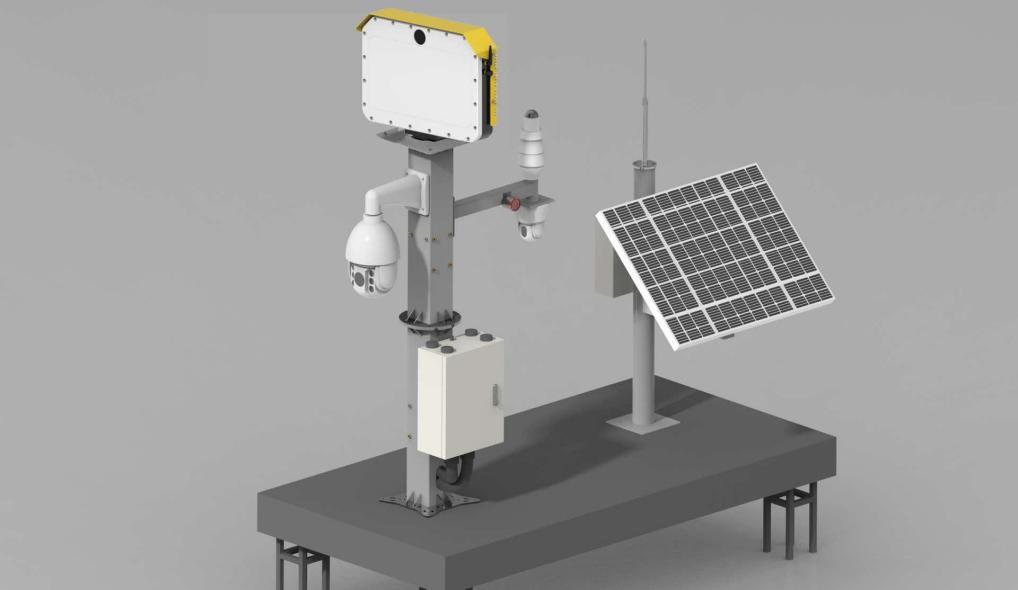

系统配备实景相机与声光报警器，发现滚石入侵瞬间即触发警报并联动录像取证，全程跟踪记录目标运动轨迹，为人员撤离争取宝贵时间，有效减少人员伤亡及财产损失。
崩塌、滚石是公路铁路边坡、水利边坡与露天矿山常见的地质灾害类型，具有突发性强、破坏力大的特点。HC-GSLD1K以全天候、实时更新的主动探测能力，为上述场景提供"看得见、报得快"的滚石灾害防范手段。 |
|
 |
|
| |
|
| 案例场景 |
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
| 露天矿山隐患区 |
|
公路/铁路落石段 |
|
水利边坡 |
|
地质灾害隐患点 |
|
|
|
|
|
| |
| 在露天矿山疑似隐患区与已失稳区、公路铁路沿线落石高发段、水利边坡及地质灾害隐患点，雷达可对滚石、崩塌等异动目标进行全天候扫描探测；一旦检测到入侵目标，系统立即触发本地声光告警并远程推送报警信息，联动相机取证，为人员撤离与应急处置争取宝贵时间。产品适用于崩塌、滚石等突发性地质灾害的预警，有效减少人员伤亡及财产损失。 |
|
◆ 多动目标探测跟踪
多普勒频偏/动目标检测体制，最大跟踪目标数≥32，自动识别滚石崩塌异动，实现多目标同时监测。
|
◆ 远距广角覆盖
最远探测距离≥1000m，90°×30°探测范围，360°朝向可调，灵活布设，适应不同监测场景。
|
◆ 高灵敏速度检测
最低检测速率≤0.5m/s、最大检测速度≥30m/s，缓动与高速落石皆可发现，覆盖各类滚石运动状态。
|
◆ 轨迹三维融合显示
运动目标轨迹实时跟踪记录，与三维地形叠加融合显示，态势一目了然，便于监测人员快速研判。
|
◆ 视频联动即时告警
内置实景相机，目标入侵瞬间触发声光报警并联动录像，取证完整，为事故分析提供依据。
|
◆ 全天候实时更新
穿透风雨雾与粉尘，数据更新率≥2Hz，IP67防护、≤30W低功耗，适合野外长期部署。 |
|
|
| HC-GSLD1K基于多普勒频偏技术（Doppler Shift）。当雷达发射的电磁波遇到运动目标时，回波频率会发生偏移，偏移量与目标径向速度成正比。系统通过检测回波频率的多普勒频偏，实现对运动目标的探测与速度测量。产品采用动目标检测（MTI）技术，可有效抑制静止杂波，提高运动目标的检测灵敏度。系统配备实景相机与声光报警器，发现滚石入侵瞬间即触发警报并联动录像取证，全程跟踪记录目标运动轨迹。 |
|
|
| 地质崩塌滚石预警雷达 |
| 技术指标 |
参数 |
| 最远距离 |
≥1000米 |
| 探测范围 |
90°×30° |
| 最低检测速率 |
≤0.5m/s |
| 最大检测速度 |
≥30m/s |
| 数据更新率 |
≥2Hz |
| 最大跟踪目标数 |
≥32 |
| 角度测量精度 |
≤1° |
| 检测技术 |
多普勒频偏/动目标检测 |
| 整机功耗 |
≤30W/span> |
| 整机重量 |
≤6kg |
| 供电 |
DC 12V |
| 防护等级 |
IP67 |
|
|
|
|
|
