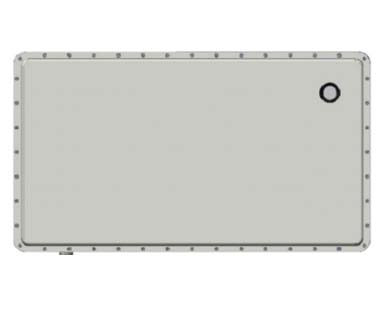

| 产品图 |
|
产品图 |
|
|
|
HC-MIMO400边坡形变监测雷达采用毫米波MIMO阵列体制，可应用于边坡、山体、水库大坝、堆石坝等大面积地域，实时监测位移、形变、裂缝的速率及变化范围，有效防范并预警滑坡、崩塌、泥石流等山体、坝体事故。
产品具备大视场、秒级更新、多变量融合监测能力，单次扫描即可覆盖数百米范围，适合大面积边坡与坝体的连续监测需求，为地质灾害防治与水利设施安全运行提供可靠的雷达监测手段。 |
|
 |
|
 |
| |
|
|

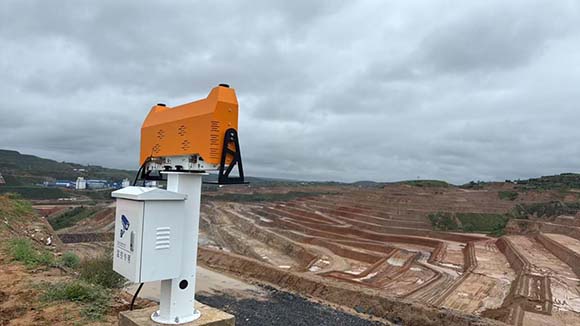

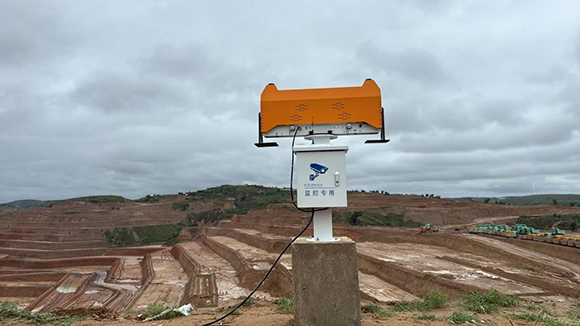

| 案例场景 |
|
案例场景 |
|
|
|
| |
| 针对大面积边坡、山体与坝体监测需求，HC-MIMO400可对位移、形变、裂缝的速率及变化范围进行实时监测，结合降雨、地下水等多要素数据综合研判，有效防范滑坡、崩塌、泥石流等灾害，服务于水利设施安全运行与地质灾害防治。产品适用于水库大坝、堆石坝等水利设施的安全监测，也可用于大面积山体边坡的形变监测。 |
|
◆ MIMO阵列大视场监测
毫米波MIMO体制，水平80°/垂直17°检测范围，500m检测距离，大面积覆盖，适合大面积边坡与坝体监测。
◆ 毫米级高精度
检测精度≤1mm、角分辨率1°，精准捕捉边坡、山体、坝体位移形变变化，为安全评估提供精确数据。
◆ 秒级数据更新
1s采集周期，监测数据实时更新，保障预警的及时性与连续性，满足实时监测需求。
◆ 多变量融合监测
可同步监测表面位移、地下水压力、降雨量及湿度等多变量，综合研判风险，提高预警准确性。
◆ 全天候稳定运行
IP67防护、-40℃~+70℃宽温工作，不受恶劣天气与昼夜光照影响，适合野外长期部署。
◆ 便捷部署
整机重量≤7kg，支持复杂地形安装，快速形成大面积监测能力，降低部署成本。 |
|
|
| HC-MIMO400采用毫米波MIMO（多输入多输出）阵列体制。MIMO技术通过多个发射天线和多个接收天线的组合，形成虚拟阵列，提高雷达的角度分辨率和检测精度。产品工作于K波段，具有穿透云雾、雨雪的能力，可实现全天时全天候监测。系统可同步监测表面位移、地下水压力、降雨量及湿度等多变量参数，通过多变量融合分析，综合研判边坡稳定性，提高预警准确性。 |
|
|
| mimo边坡形变监测雷达 |
| 技术指标 |
参数 |
| 外形尺寸 |
510mm×286.3mm×52.9mm |
| 整机重量 |
≤7kg |
| 环境温度 |
-40℃~+70℃ |
| 防护等级 |
IP67 |
| 检测距离 |
500m |
| 检测范围 |
水平80°/垂直17° |
| 角分辨率 |
1° |
| 检测精度 |
≤1mm |
| 雷达波段 |
K |
| 采集周期 |
1s |
| 主要监测点 |
表面位移、地下水压力、降雨量及湿度 |
|
|
|
|
|
