HC-YJLD40便携式360°应急形变监测雷达是面向应急救援任务快速响应需求的应急监测装备，基于圆弧合成孔径雷达体制与调频连续波信号形式，重点进行了轻小型、携行性与低功耗设计。
产品可伴随应急救援队伍快速机动至灾害现场，单人携行、数分钟内展开至工作状态，对边坡、大坝、山体、建筑物等进行持续、精确监测和及时预警，消除次生灾害对救援人员和装备的威胁。
雷达适用于地质滑坡灾害应急监测、突发滑坡/崩塌快速勘查、工程施工现场临时监测等任务，也可兼顾固定场景的短期监测与科学研究，实现便携与固定部署两用。 |
|
 |
|
| |
|
| 案例场景 |
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
| 应急救援现场 |
|
地质灾害隐患点 |
|
突发滑坡/崩塌处置 |
|
施工现场临时监测 |
|
|
|
|
|
| |

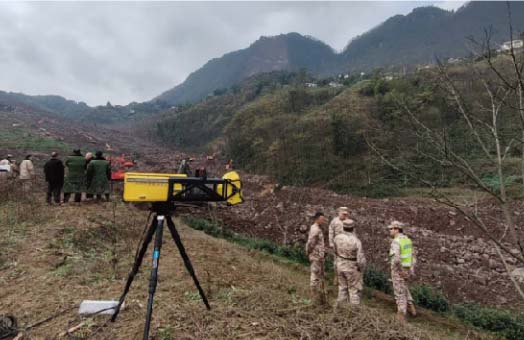

| 在滑坡、崩塌、泥石流等灾害应急处置中，雷达可快速架设于安全对岸或制高点，对失稳危险岩土体实施连续形变监测，为现场指挥决策与抢险救援作业提供安全保障。在高海拔、强风、低温等严酷环境的实际应用中，华测便携型地基SAR产品已验证了复杂地形条件下的可靠监测能力。产品也可用于工程施工现场临时监测、科学研究等场景，实现便携与固定部署两用。 |
|
◆ 超轻便携行
整机重量≤9kg，单人即可携行，适合复杂地形条件下的应急机动与快速转场，满足应急救援快速响应需求。
|
◆ 快速展开部署
现场数分钟内即可完成展开并进入工作状态，为应急救援争取宝贵时间，满足突发灾害快速监测需求。
|
◆ 360°全方位遥感
360°全方位扫描，最远5km遥感覆盖，快速圈定边坡形变区域与危险范围，为救援决策提供依据。
|
◆ 亚毫米级高精度监测
形变测量精度0.1毫米，无需布设靶点，实时掌握次生灾害风险动态，保障救援人员安全。
|
◆ 全天时全天候
不受风霜雨雪雾、粉尘及光照影响，灾害现场恶劣条件下持续可靠工作，确保监测数据连续性。
|
◆ 固定/便携两用
支持便携应急与固定架设两种部署模式，供电通信方式多样，覆盖多类场景，一机多用。 |
|
|

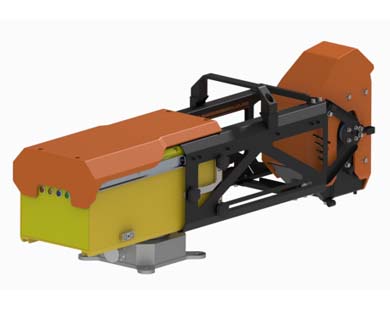

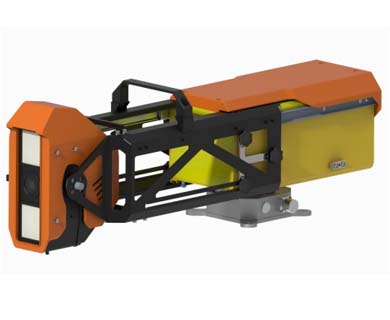

| HC-YJLD40采用圆弧合成孔径雷达体制与调频连续波（FMCW）信号形式。圆弧合成孔径体制使雷达可在360°范围内实现等精度监测，FMCW信号具有距离分辨率高、抗干扰能力强等特点。系统通过发射线性调频连续波信号并接收目标回波，利用合成孔径成像方法对监测场景进行高分辨率成像，再通过差分干涉测量技术提取地表形变位移信息。产品重点进行了轻小型、携行性与低功耗设计，整机重量≤9kg，适合单人携行与快速部署。 |
|
|
| 便携式360°应急形变监测雷达 |
| 技术指标 |
参数 |
| 形变测量精度 |
0.1mm |
| 扫描范围 |
360°/5km |
| 整机重量 |
≤9kg |
| 最高数据更新率 |
30秒/次 |
| 整机功耗 |
≤50W（含处理单元） |
| 防护等级 |
IP65 |
| 监测目标 |
地表形变位移 |
| 雷达体制 |
圆弧合成孔径 |
| 信号形式 |
线性调频连续波（FMCW） |
| 信号形式 |
线性调频连续波（FMCW） |
| 工作频段 |
Ku/K波段 |
v
| 距离分辨率 |
30cm |
| 角度分辨率 |
0.3° |
| 方位角范围 |
360°全方位或指定扇区监测 |
| 定位定向 |
内置卫星罗经仪，自动获取位置、朝向和姿态信息 |
| 工作温度 |
-40℃~+55℃ |
| 供电方式 |
24V DC/220V AC/太阳能/发电机 |
| 通信方式 |
有线网络/光纤/WiFi/4G/5G |
| 显控软件 |
B/S架构，可单机/局域网/云服务器部署 |
| 三维地形适配 |
可导入多种三维地形数据，与雷达极坐标数据精确配准 |
| 大气扰动校正 |
全局自适应校正算法，无需布设气象站，长期残差≤1mm |
| 形变投影 |
直接显示径向形变，或沿三维地形最大坡度方向投影 |
| 数据显示 |
散射强度图/形变图/融合图/置信度图 |
| 预警参数 |
累积形变/形变速率/加速度/速率倒数 |
| 报警方式 |
本地声光报警，远程邮件/电话/短信报警 |
| 报告生成 |
支持按用户模板定期或事件触发输出报告 |
| 大屏显示 |
支持按用户接口协议传输至指定监控大屏 |
| 历史数据回溯 |
≥1年形变数据、≥2个月散射图像 |
|
|
 |
