HC-PSLD70轻量型360°形变监测雷达是上海华测创时测控科技有限公司针对地质灾害隐患点滑坡、崩塌、垮塌等灾害类型的监测预警需求，按照低成本、低功耗、无人化、边缘自主化理念打造的轻量型边坡监测产品。
产品支持多供电方式与多平台接入，可规模化部署于地灾隐患点、公路铁路边坡、水利设施等场景，进行面状、多点、多传感长期监测，实现长期无人化监测及自动化预警，为地质灾害普适性监测网络建设提供经济可靠的雷达手段。 |
|
 |
|
| |
|
| 案例场景 |
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
| 公路/铁路边坡 |
|
水利设施 |
|
地质灾害隐患点 |
|

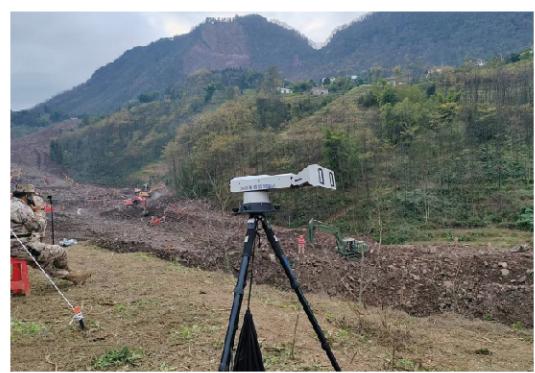

近中距离边坡场景 |
|
|
|
|
|
| |
| 针对地质灾害隐患点的滑坡、崩塌等灾害类型，雷达可与降雨量、深部位移、裂缝等传感器组合形成多要素监测网；在公路铁路沿线高陡边坡与水利设施边坡工程中，可实现持续变形跟踪与分级预警，为日常安全管理与应急处置提供依据。产品适合规模化部署，为地质灾害普适性监测网络建设提供经济可靠的雷达手段。 |
|
◆ 360°全方位等精度遥感
采用圆弧合成孔径雷达体制，实现360°全方位监测，各方位角性能完全一致，也可根据监测需求指定扇区进行定向监测。
|
◆ 亚毫米级高精度测量
形变测量精度达0.1毫米，无需在被测体上布设靶点或安装传感器，可在地质体蠕变早期即探知位移变化，为预警争取宝贵时间。
|
◆ 5公里远距离覆盖
最远监测距离达5公里，监测范围大、工作效率高，适合大型露天矿山、雪山等远距离场景的边坡安全监测。
|
◆ 全天时全天候工作
采用主动微波测量技术，不受雨雪雾恶劣天候、粉尘及昼夜光照影响，可在复杂气象条件下持续稳定工作。
|
◆ 严酷环境适应性强
IP65防护等级，-40℃低温野外无防护条件下长期持续工作，环境适应性好，满足各类野外监测需求。
|
◆ 数据更新率高
最高数据更新率30秒/次，形变情况快速刷新，为预警决策提供实时数据依据。
|
◆ 自适应大气校正
采用全局自适应大气扰动校正算法，无需布设气象站，长期校正残差≤1mm，数据输出稳定可靠。
|
◆ 三维可视化与平台接入
显控软件可导入多种格式的三维地形图，实现真三维地形匹配，定位精度高；B/S架构软件支持单机、本地网络和云服务器部署。 |
|
|
| HC-PSLD70基于弧形合成孔径雷达成像技术与干涉/差分干涉技术，针对地质灾害隐患点监测预警需求进行轻量型设计。产品采用低成本、低功耗、无人化、边缘自主化设计理念，支持多供电方式与多平台接入。系统可导入多种三维地形数据，与雷达极坐标数据精确配准，实现真三维地形匹配显示。显控软件基于B/S架构，支持单机、局域网或云服务器部署。 |
|
|

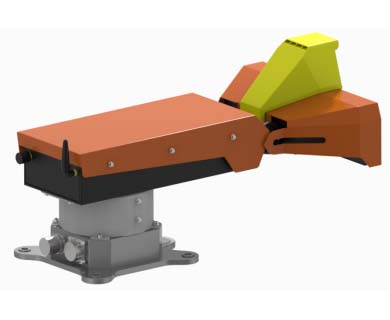

| 轻量型360°形变监测雷达 |
| 技术指标 |
参数 |
| 形变测量精度 |
0.5毫米 |
| 扫描范围 |
360°/800m |
| 整机重量 |
≤6kg |
| 整机功耗 |
15W |
| 防护等级 |
IP65 |
| 监测目标 |
地表形变位移 |
| 雷达体制 |
圆弧合成孔径 |
| 信号形式 |
线性调频连续波（FMCW） |
| 工作频段 |
Ku/K波段 |
| 距离分辨率 |
30cm |
| 角度分辨率 |
0.3° |
| 方位角范围 |
360°全方位或指定扇区监测 |
| 定位定向 |
内置卫星罗经仪，自动获取位置、朝向和姿态信息 |
| 工作温度 |
-40℃~+55℃ |
| 供电方式 |
24V DC/220V AC/太阳能/发电机 |
| 通信方式 |
有线网络/光纤/WiFi/4G/5G |
| 显控软件 |
B/S架构，可单机/局域网/云服务器部署 |
| 三维地形适配 |
可导入多种三维地形数据，与雷达极坐标数据精确配准 |
| 大气扰动校正 |
全局自适应校正算法，无需布设气象站，长期残差≤1mm |
| 形变投影 |
直接显示径向形变，或沿三维地形最大坡度方向投影 |
| 数据显示 |
散射强度图/形变图/融合图/置信度图 |
| 预警参数 |
累积形变/形变速率/加速度/速率倒数 |
| 报警方式 |
本地声光报警，远程邮件/电话/短信报警 |
| 报告生成 |
支持按用户模板定期或事件触发输出报告 |
| 大屏显示 |
支持按用户接口协议传输至指定监控大屏 |
| 历史数据回溯 |
≥1年形变数据、≥2个月散射图像 |
|
|
|
|
|
